Elszívó ventilátor teljesítmény kiválasztása lakossági felhasználás esetén

Elszívó ventilátor teljesítmény választása

Az elszívó ventilátor teljesítmény meghatározása, kiválasztása lakossági felhasználás esetén szerencsére egyszerűbb mint amilyennek elsőre tűnik. Az alábbi cikkünkben részletesen tárgyaljuk ennek menetét és a kiszámításához szükséges tudnivalókat.

Lakossági felhasználás esetén szóba jöhet:

  • egy vagy két helyiség (wc, fürdőszoba) szellőzésének biztosítása
  • teljes lakóépület szellőzésének biztosítása szinte valamennyi helyiségben

Ha csak egy helyiség (pl. fürdőszoba) szellőzését szeretnénk biztosítani

Ez esetben a következőket kell figyelembe vennünk:

  • Mekkora a szellőztetendő helyiség alapterülete, belmagassága
  • Hová szerelhető fel a ventilátor (csak oldalfalra, csak mennyezetre vagy bármi szóba jöhet)
  • Mi az a pont, ami a legközelebb van a kültérhez és nem zuhanykabin vagy fürdőkád felett található
  • Mekkora a szellőzőcsatorna átmérője vagy mekkora csatorna kialakítására van lehetőség (pl. 100-125-150 mm)

Példa egy fürdőszobai elszívó szükséges teljesítményének számítására:

Tegyük fel, hogy Ön egy 6 m2-es, 270 cm belmagasságú fürdőszobában szeretne elszívó ventilátort beépíteni. A szellőzőcsatorna átmérője 125 mm-es, mely 1 métert követően a szabadba lesz kivezetve a padlástéren keresztül.

A ventilátor az álmennyezetbe lesz beépítve.

Itt két fontos dolgot kell tudnunk:

  1. Mennyezetbe építésre csak golyóscsapágyas ventilátor alkalmas, siklócsapágyas nem.
  2. Mivel 2 méter alatt van a csőszakasz hossza, axiális ventilátor is elegendő lesz. Ha ennél hosszabb lenne a vezeték, akkor radiális ventilátort kell használnunk, mely jóval nagyobb energiával képes megmozgatni a levegőt (társasházakban, központi csőbe csatlakozásnál csak ilyen ventilátor jöhet szóba).
  3. Figyelembe kell vennünk egy szabványt, mely nem enged a fürdőkád vagy zuhanykabin fölött és attól 60 cm távolságra csak legfeljebb törpefeszültséggel üzemelő ventilátort beépíteni, távolabb már vízsugár vagy fröccsenő víz ellen védett, IP44 vagy IP45-ös besorolású fürdőszobai elszívó is szóba jöhet.

Számoljuk ki a helyiség légcsere igényét!

Először meg kell terveznünk a ventilátor által továbbítandó levegő óránkénti mennyiségét, légszállítását!

Fürdőszoba esetén minimálisan hatszoros légcserével számoljunk, maximálisan pedig 8-10-szeressel.
Számoljuk ki, hány légköbméter az a tér ahol a páraelszívó üzemel, majd ezt szorozzuk meg 6-al és 10-zel, és ezen értékek közé kell essen az elszívó légszállítása (m3/h).

A példában szereplő fürdőszoba esetében:

A helyiség térfogata: 6 m2 x 2,7 m = 16,2 m3
6x-os légcsere esetén ez 97,2 m3 óránként, 10x-es légcsere esetén 162 m3/h.

Ez alapján a fürdőszobai elszívó légszállítása 97-162 m3 / h közé kell essen.

Példánkban a ventilatorbolt.hu webshopban az ELSZÍVÓ VENTILÁTOROK FÜRDŐSZOBÁBA főmenüponton belül a Golyós csapágyas ventilátorok közül kell választanunk megfelelőt. Mivel 125 mm-es a légcsatornánk, olyan ventilátort kell választanunk, melynek hatásfoka elegendő 120-140 m3/h légmennyiség elszállítására ezen a keresztmetszeten.

A szükséges elszívó ventilátor teljesítmény kiválasztása

SAF Quiet halk fürdőszoba ventilátor
SAF Quiet halk fürdőszoba ventilátor

Webshopunkból az egyes ventilátorokat többféle átmérővel rendelkező csőcsonkkal lehet megvásárolni. Adatlapjukon találhat ún. nyomás jelleggörbét ezekhez a méretekhez külön-külön.

Mivel 1-2 méteres csővezeték esetén nyomásvesztéssel szinte egyáltalán nem kell számolnunk, mindössze azt kell ellenőriznünk, hogy a szállítandő levegőmennyiség (jelen esetben 120-140 m3/h) mindenképp a jelleggörbén belülre essen a grafikon vízszintes tengelyén.

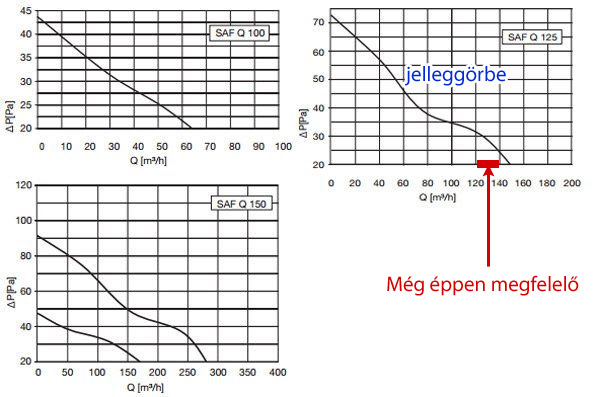

Választásunk jelen esetben a golyós csapágyas SAF Quiet ventilátorra esett, melynek jelleggörbéjét alább láthatja:

Jelleggörbe

Mi a helyzet, ha több helyiség szellőzését szeretnénk egyszerre szellőztetni?
A következő részben erről olvashat részletesen.
