Flexibilis műanyag PVC légcsatorna

Műanyag légcsatorna és idom

Műanyag légcsatorna típusok

A légcsatorna a szellőző berendezés azon eleme, amely összeköti a szellőzőrácsot, és a légmozgatást végző berendezést, azaz a ventilátort egymással.

Ezt az utat a levegőnek sokszor hosszú szakaszon kell megtennie, az adott rendszer kialakításának megfelelően: ebben a különböző légtechnikai csövek és a szerelésükhöz használt idomok, szellőzőrácsok nyújtanak megfelelő segítséget. Bár az egyszerű szemlélődő nem találkozik vele, hiszen a légcsatorna, és idomai – jó esetben – elrejtve teszik a dolgukat, szükségesek a légcserélő berendezések mindennapi működéséhez.

Használatukra akár ipari, akár otthoni környezetben is szükség lehet olyan esetekben, amikor a szellőzés más módszerrel nem megoldható, illetve, amikor a lehetőségekhez képest nagyobb volumenű szellőzésre van szükség, például konyhákban.

A műanyag légcsatornának kétféle típusa van:

Flexibilis műanyag PVC légcsatorna

Flexibilis

Az átmérővel megegyező sugárban egyszerűen hajlítható, könnyű PVC cső, acélszál erősítéssel. Többféle átmérőben vásárolható meg. Éles sarkoknál az összenyomódás vagy az átáramló légmennyiség csökkenésének veszélye nélkül használható. Háztartásokban általában fürdőszobai és konyhai elszívó ventilátor csatlakoztatásához használják.

Merev

műanyag lapos légcsatornaA) műanyag, lapos légcsatorna

Szerelése kiegészítő idomokkal, felfogató rögzítő elemekkel lehetséges. Mennyezetre és oldalfalra is rögzíthető.







műanyag merev körcsatorna

B) műanyag, merev körcsatorna

Felszerelése kör légcsatorna rögzítő idommal lehetséges, melynek segítségével a merev körcsatorna könnyedén oldalfalra vagy mennyezetre rögzíthető.

A légcsatornák szereléséhez szükséges elemek, idomok

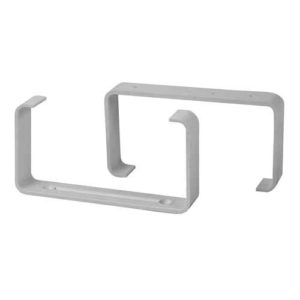

Lapos légcsatorna felfogató elemlapos, merev légcsatornához lapos felfogató elem, amely oldalfali, vagy mennyezeti rögzítésre is alkalmas;

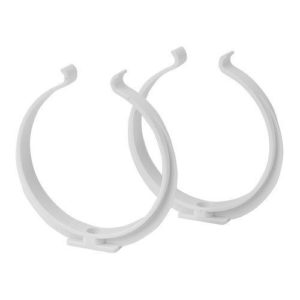

Kör légcsatorna rögzítő idomkör légcsatorna rögzítő idom, merev körcsatorna felfogatásához, amely oldalfali, vagy mennyezeti rögzítésre is alkalmas;









Különféle, összeszerelést segítő idomok

Műanyag könyök idom 90 fok a könyök idom például a kanyarokba való behelyezést segíti elő;











Műanyag szűkítő idom légcsatornához szűkítő idom, aminek a segítségével az eltérő méretű légcsatornák köthetőek össze;









Lapos csatorna-körcsatorna átalakító idom lapos csatorna, körcsatorna átalakító elem, amely az eltérő alakú légcsatornák összekötését teszi lehetővé;











a minden csatorna típushoz megtalálható toldó idomok;











Csőtoldó idom takarólappal, visszacsapó szeleppelvisszacsapó szelep beszerelése is külön idom segítségével lehetséges;









 a fel, és összeszereléshez szükséges csavarok, rögzítő anyagok.

Elkerülendő nehézségek

Ügyelni kell a vásárlásnál arra, hogy

  • amennyiben a légcsatorna nem csak zárt térben futna – akár merev, akár flexibilis légcsatornáról van szó – UV álló legyen;
  • a megvásárolt elemek, és idomok kompatibilisek legyenek egymással (bár ez a probléma a későbbiek során könnyen orvosolható, de ha emiatt kell a beszerelést elhalasztani, az plusz anyagi megterhelést is jelenthet);
  • a csatorna elemei ne csak egymással legyenek kompatibilisek, hanem a szellőzőráccsal, illetve a szellőzőrendszerben használni kívánt ventilátorral is;
  • arra a felfogatáshoz szükséges összes tartozék, csavar, és egyéb elem meglegyen.

Amire a felszerelésnél vigyázni kell, hogy:

  • ha kisebb hely áll a rendelkezésükre, mint ahová a megvásárolt légcsatorna befér, gondolják át, hogy a csatornát kell-e kicserélni, vagy ha van lehetőség, akkor a rendelkezésre álló helyet bővítsék,
  • akármennyire is masszív anyagból készülnek a mai csatornák, mégis ügyelni kell arra, hogy se a szállításnál, se pedig a felszerelésnél ne sérüljenek, egy esetleges sérülés a későbbiekben nagyban befolyásolhatja a működési teljesítményt,
  • ahová flexibilis műanyag csatornát szükséges helyezni, ne próbálkozzanak a merev lapos, vagy körcsatornák behelyezésével!

Láthatatlan segítség, de mégis szükséges az adott helyiség megfelelő szellőzésének biztosításához a műanyag légcsatorna. A hozzá tartozó, felszerelését, működését segítő idomok segítségével hosszú távú megoldás  ezen szellőzési módot igénylő helyek – legyen szó ipari, vagy kisebb háztartási helyiségekről – levegőjének cserélésében.

Amennyiben úgy gondolja, hogy a légcsatorna és/vagy idom vásárlásban elakadt, kérje szakértőnk segítségét! Kattintson IDE!
