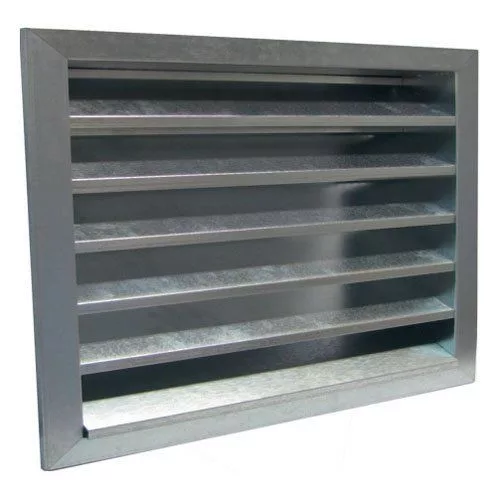

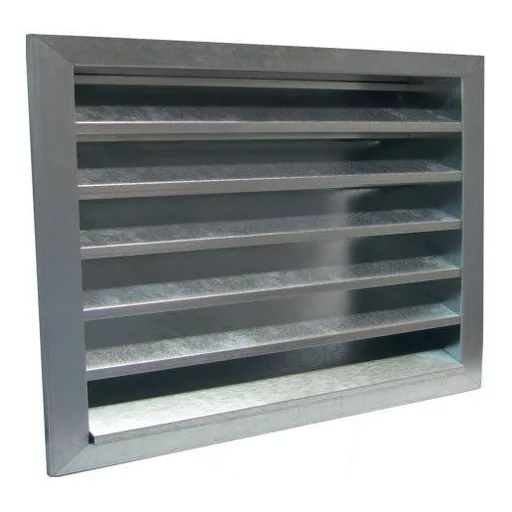

BLR-S50 Horganyzott acél esővédő rács

Ártartomány: 14 003Ft - 201 038Ft (Áfa-val)

BLR-S50 Horganyzott acél esővédő rács natúr színben, friss levegő beszívásra és használt levegő kifújásra szellőző rendszerekben. Falnyílásba építhető. Méretválaszték: 200-2000mm.

Szállítási díj már 1.590 Ft-tól!
Kiszállítás GLS futárral házhoz vagy csomagpontba. (Szállítási díjakról bővebben)
A termékeket budakeszi szaküzletünkben is átveheti.

Szélesség[mm]

Magasság[mm]

Kérdése van? HÍVJA tanácsadó kollégánkat!
06-70-943-9358

A BLR-S50 Horganyzott acél esővédő rács fontos tartozéka az ipari elszívó és szellőztető rendszereknek. A szellőztető rendszer kifújási vagy beszívási pontjain a 45⁰-ban döntött fix zsalu levelek meggátolják az eső bejutását az elszívó rendszerbe. Széles mérettartományban egyedi méretekben és színben is rendelhető, falnyílásba szerelhető csavaros rögzítéssel.

BLR-S50 Horganyzott acél esővédő rács tulajdonságai

Négyszögletes, horganyzott acél esővédő rács standard méretekkel, 45°-ban álló fix lamellákkal.
Típus: BLR-S50
Kérésre egyedi méretekben és színben is legyártjuk!
Vízszintesen elhelyezett, fix lamellák
Horganyzott acél keret és időjárásnak ellenálló lamellák
Madárvédő háló a lamellák mögött
Rendelhető méretek: 200-2000mm
Beépítése falnyílásba csavarok segítségével
Az acél rács színe: horganyzott acél, kérésre bármilyen RAL színben

BLR-S50 Horganyzott acél esővédő rács méretei

BLR-S50 horganyzott esővédő rács méretei

BLR-S50 Horganyzott acél esővédő rács kiválasztási táblázat

BLR-S		200×200	300×300	400×400	500×500	600×600	800×800	1000×1000	1200×1200	1400×1400	1600×1600	1800×1800	2000×2000
Qv	Aeff	0.02	0.06	0.11	0.18	0.26	0.48	0.76	1.12	1.52	2.02	2.55	3.18
100	veff	1.39
	Ps	5
	Lw	36
300	veff	4.17	1.52
	Ps	62	6
	Lw	66	37
500	veff		2.53	1.29
	Ps		21	4
	Lw		50	34
700	veff		3.54	1.80	1.09
	Ps		43	10	3
	Lw		60	41	31
1000	veff			2.57	1.56	1.08
	Ps			22	7	3
	Lw			51	38	31
1200	veff			3.09	1.87	1.30
	Ps			33	11	4
	Lw			56	42	34
1600	veff				2.50	1.73	0.93
	Ps				21	9	<4
	Lw				50	40	<30
2000	veff				3.12	2.16	1.16
	Ps				33	15	3
	Lw				56	46	32
3000	veff					3.24	1.74	1.10
	Ps					36	9	3
	Lw					58	40	31
4000	veff						2.31	1.47	1.00
	Ps						18	6	<4
	Lw						48	37	<30
6000	veff						3.47	2.20	1.49	1.09
	Ps						41	16	6	3
	Lw						60	46	37	31
8000	veff							2.93	1.99	1.46	1.10
	Ps							29	13	6	3
	Lw							55	44	36	31
10000	veff								2.49	1.82	1.38	1.09
	Ps								21	10	3	3
	Lw								50	42	35	31
14000	veff									2.55	1.93	1.52	1.22
	Ps									22	12	7	4
	Lw									51	43	37	33
16000	veff										2.20	1.74	1.40
	Ps										16	9	5
	Lw										47	40	36
20000	veff											2.18	1.75
	Ps											15	9
	Lw											46	41
24000	veff												2.10
	Ps												14
	Lw												45

Jelmagyarázat

Qv = Légszállítás, m³/h-ban
Ps = Statikus nyomásveszteség, Pa-ban
Type = a rács csatlakozó mérete, mm-ben
v_eff = Effektív légsebesség, m/s-ban
A_eff = Effektív felület, m²-ben
Lw = Hangteljesítményszint, dB(A)-ben

Tömeg	N/A
Szélesség[mm]	1000, 1200, 1400, 1600, 200, 300, 400, 500, 600, 800
Gyártó	CAIROX
Magasság[mm]	1000, 1200, 200, 300, 400, 500, 600, 800
