SAR kör keresztmetszetű hangcsillapító méretei

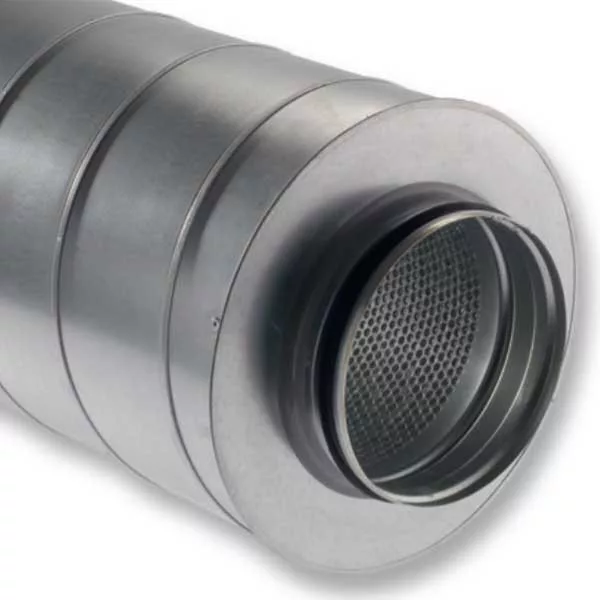

SAR Kör keresztmetszetű hangcsillapító

24 769Ft – 64 992Ft (Áfa-val)

SAR hangcsillapító szellőztető rendszerek zajcsökkentésére. Alkalmas a motor zajának hatékony csillapítására. Rendelhető csőátmérők: 100-125-160-200-250-315mm 300,600 és 900mm hosszban

Cső átmérő[mm]

Hosszúság[mm]

Kiürítés

Kérdése van? HÍVJA tanácsadó kollégánkat! +36-70-9439358

Szellőztető rendszerek zajcsillapítására alkalmazható kör keresztmetszetű légcsatornába építhető hangcsillapító egység. Irodák, iskolák, és családi házak szellőztetésénél kiválóan használható valamint légkezelő egységek zajcsillapítására. Horganyzott lemezből készül, belső felületén perforált lemezzel és szigeteléssel ellátott. Egy szellőztető rendszer kiépítéséhez minden szükséges légcsatornát és idomot megtalál itt: LÉGCSATORNÁK ÉS IDOMOK

A SAR hangcsillapító tulajdonságai:

Horganyzott lemezből készül, D légtömörségi osztállyal
A belső burkolat perforált poliészterből készül
A két cső között hangcsillapító ásványgyapot szigetelés található – A1 tűzvédelmi osztállyal (EN 13501) – nem éghető
Maximális működési nyomás – 1000 Pa
A SAR kör keresztmetszetű hangcsillapító maximális működési hőmérséklete – 100⁰C

SAR hangcsillapítási értékek:

TÍPUS	Hangcsillapítás [dB]
TÍPUS	125Hz	250Hz	500Hz	1kHz	2kHz	4kKz	8kHz
SAR 100 L=900	8	15	27	36	42	47	24
SAR 125 L=600	6	12	22	28	37	38	22
SAR 125 L=900	9	18	30	40	48	43	24
SAR 150 L=600	4	9	17	2	32	29	18
SAR 150 L=900	7	15	20	35	45	36	20
SAR 160 L=600	5	10	18	23	33	30	19
SAR 160 L=900	8	16	27	36	47	37	21
SAR 180 L=600	6	9	17	22	32	29	18
SAR 180 L=900	9	15	26	35	46	36	20
SAR 200 L=900	7	13	24	31	44	31	20
SAR 250 L=900	8	15	29	34	47	33	17
SAR 315 L=900	6	12	22	24	36	26	19
SAR 355 L=900	7	13	21	25	37	27	21
SAR 400 L=900	6	12	20	26	32	28	24
SAR 450 L=900	6	9	14	23	21	24	14
SAR 500 L=1200	7	11	15	24	22	25	16
SAR 560 L=1200	7	13	16	24	21	24	15
SAR 630 L=1200	7	14	18	25	21	21	15

SAR kör keresztmetszetű hangcsillapító nyomásvesztesége

Csőcsatlakozás	Légmennyiség	Hosszúság [mm]
Csőcsatlakozás	Légmennyiség	300	600	900	1200
[mm]	[l/s]	Δp [Pa]
100	44	4	7	11	14
	62	7	14	21	28
	77	11	21	32	43
	92	15	30	45	61
125	19	<1	<1	1	2
	39	1	2	4	5
	59	3	5	8	10
	78	5	9	14	18
160	28	<1	<1	<1	1
	56	<1	2	3	3
	84	2	4	6	8
	139	3	7	10	14
	167	7	14	22	29
	196	10	19	29	39
200	56	<1	<1	<1	1
	112	<1	2	3	4
	166	2	4	6	8
	222	3	7	10	13
	280	5	10	15	20
	333	7	13	20	27
250	83	<1	<1	<1	1
	167	<1	2	3	3
	249	2	4	5	7
	334	3	6	9	12
	417	5	9	14	19
	501	6	13	19	25
315	139	<1	<1	<1	1
	279	<1	2	2	3
	417	2	3	5	6
	555	3	5	8	10
	696	4	8	12	16
	837	5	11	16	22
