CATA E-GLAS ELSZÍVÓ VENTILÁTOR ÜVEG ELŐLAPPAL JELLEMZŐI
Cata E-GLASS elszívó ventilátor üveg előlappal van ellátva, amely a spanyolországi CATA üzemében készül.
Ezek az elszívó ventilátorok könnyen tisztíthatóak, esztétikus a megjelenésük és áramlástechnikai szempontból is formatervezettek. Alkalmasak fürdőszobák és mellékhelységek szellőztetésére is és a hasonló teljesítményű, hagyományos kialakítással rendelkező készülékekkel összevetve alacsonyabb zajszinttel rendelkeznek.
Mivel ún. perimetrikus elszívási technológiát alkalmaznak az egység gyors elszennyeződése is elkerülhető. Maximális teljesítményfelvétele mindössze 8W, valamint rendkívül energiatakarékosnak is mondható, hiszen a hasonló légszállítási paraméterekkel rendelkező társaihoz képest akár 50-60% energia-megtakarítást is eredményezhetnek ezek a legmodernebb gyártástechnológiával és minőségi alkatrészek felhasználásával készült szellőztető ventilátorok.
MŰSZAKI ADATOK
E-100G | nincs | 115 | 8 | 31 | 230 | 2600 |
E-100GT | időzítő | 115 | 8 | 31 | 230 | 2600 |
E-100GTH | páraérzékelő | 36/115 | 4/8 | 17/31 | 230 | 1100/2600 |
E-120G | nincs | 210 | 11 | 33 | 230 | 2360 |
E-120GT | időzítő | 210 | 11 | 33 | 230 | 2360 |
E-120GTH | páraérzékelő | 140 / 210 | 5,5 / 11 | 17/33 | 230 | 850 / 2360 |
E-150G | nincs | 350 | 19 | 35 | 230 | 2150 |
E-150GT | időzítő | 350 | 19 | 35 | 230 | 2150 |
E-150GTH | páraérzékelő | 225/350 | 10/19 | 23/35 | 230 | 765/2150 |
Típus | Elektronika | Légszállítás [m3/h] | Teljesítmény [W] | Zajszint [dB(A)] | Feszültség [V] | Fordulatszám [rpm] |
Kétféle üzemmód
Szakaszos üzemmódban: napi 2-3 órás működtetéssel számolva, 20-30 Ft-os havi energiaköltség mellett valósítható meg a hatékony szellőztetés az új, nagyhatékonyságú CATA szellőztető ventilátorok alkalmazásával
Folyamatos üzemmódban: kevesebb, mint 3kW az egy hónapra kalkulálható energiaigény. A jelenlegi energiaárak mellett ez 130 Ft-os havi költséget jelent, amennyiben folyamatos üzemű felhasználásra kerül az egység. Folyamatos működtetésre lehet szükség párásodásra / penészesedésre hajlamos helységek esetében, mint pl.
- szigeteletlen, vagy részben szigetelt épületek esetében,
- frissen szigetelt épületek esetében, amennyiben annak légtechnikája nem került időben kialakításra,
- nyílászárók cseréje esetében,
- illetve egyéb, folyamatos nedvességet eredményező tevékenység esetén.
Az újgenerációs szellőztető ventilátorok között már van olyan is, amely automata működésre is képes. Tehát ha az adott helység páratartalma elér egy küszöbszintet, úgy a ventilátor automata módon addig szellőzteti a helységet, amíg a páratartalom a megfelelő értéket el nem éri. Természetesen a kívánt küszöbérték előre beállítható, a helység, ill. a felhasználó egyedi igényeihez igazodva.
A páraérzékelős ventilátorokkal, a szabályozott szellőztetésnek köszönhetően, annyit és csakis annyit üzemel a ventilátor, amennyire valóban szükség van. Ezzel további energiamegtakarítás érhető el, illetve ezzel együtt csökkenek a költségek is!
Ezek a készülékek mennyezetbe és falsíkba is egyformán telepíthetőek és az átlagosnál jóval hosszabb a várható élettartamuk a speciális, 40.000 üzemórára tervezett gördülőcsapágyazás miatt.
AZ E-GLAS FÜRDŐSZOBA VENTILÁTOR VÁLTOZATAI
G/GS: Standard ventilátor: az elektromos csatlakoztatás után nem igényel beállításokat.
GT/GST: Ventilátor utószellőztető funkcióval (3…15 perc között beállítható értékkel).
GL/GLT: 2x2W LED világítással rendelkező ventilátor standard vagy utószellőztető funkcióval (0…15 perc).
PIR: Ventilátor mozgásérzékelővel és utószellőztető funkcióval (0…15 perc között beállítható értékkel).
GTH/GSTH: Ventilátor utószellőztetéssel és páraérzékelő funkcióval. Beállítási értéktől függően (40% és 95%
között) automatán bekapcsol, amennyiben magas páratartalmat érzékel. Az utószellőztető funkció 0 és 15 perc
között állítható. Folyamatos szellőztetésre alkalmas párás helységekben.
Rendelhető színek: Fehér, Ezüstszürke (Silver), Fekete

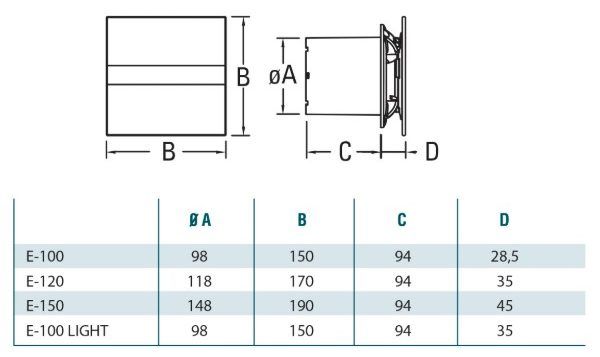

CATA E-GLAS FÜRDŐSZOBA VENTILÁTOR MÉRETEK
Utószellőztetés /Timer
Az utószellőztetési idő beállításához forgassa a “TIMER” egységet a kívánt utószellőztetési időtartamnak (3 és 15
perc között) megfelelően, egy arra alkalmas kisebb méretű csavarhúzó segítségével, vagy a tartozékok között megtalálható „C”eszközzel.
Az elszívó ventilátor az elektromosan hozzá csatlakoztatott kapcsoló segítségével “aktiválható”. A kapcsoló lekapcsolása után a ventilátor a beállítási értéknek megfelelő időtartamig folytatja a helyiség szellőztetését, majd lekapcsol.

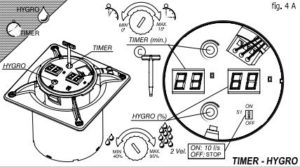

Páraérzékelés és utószellőztetés /Hygro és Timer
A ventilátor első indításakor egy pár másodperces tesztelést végez az egység. Ezen idő alatt az előlapi kijelző a
gyárilag beállított párára való érzékenységi értéket (relatív páratartalom %-ban kifejezve) és az utószellőztetési értéket mutatja.
Az utószellőztetési idő beállításához a “TIMER” egységet, a páraérzékenységi érték beállításához a “Hygro” egységet forgassa kívánt utószellőztetési időtartamnak, ill. a kívánt max. páratartalomnak megfelelően, egy arra alkalmas kisebb méretű csavarhúzó segítségével, vagy a tartozékok között megtalálható „C” eszközzel. A beállítás időtartama alatt a kijelző a beállítási értékeket mutatja.
A beállítások elvégzésével a készülék azonnal megjegyzi az új adatokat, és a továbbiakban ennek megfelelően
működik majd tovább.
A GTH és GSTH változatok 2 sebességes ventilátorok (az alacsony fokozat igény szerint ki/be kapcsolható (S1), a
magas sebességi fokozat egy gyári fix érték). Magas páratartalom esetén a ventilátor a maximum fokozaton üzemel.
Megfelelő páratartalom elérése esetén a készülék a kisebb sebességi fokozatra kapcsol (S1:ON) vagy megáll
(S1:OFF), a beállított utószellőztetési idővel késleltetve. Amennyiben az utószellőztetési érték 0 percre lett állítva,
az átállás azonnali.
A ventilátor akkor is a maximum fokozaton üzemel, ha az elektromosan hozzá illesztett külső kapcsolót működtetjük. A kapcsoló lekapcsolásával a ventilátor a beállított utószellőztetési idő leteltével, ill. a megfelelő páratartalom kialakítása után a kisebb sebességi fokozatra kapcsol (S1:ON) vagy megáll (S1:OFF).
Szelezsán Zsolt –
Panel lakás fürdőszobába beszerelhető a készülék? 100mm átmérőjű a csatlakozó cső (~25cm) ami egy ~3-400mm átmérőjű szellőző csőbe van bekötve. 4 emeletes a hár és én a 3. emeleten vagyok. a tetőn a szellőző cső végén egy légmozgásra forgó “lamellás rózsa” van ami gyakorlatilag mindig forog. Válaszát eőre is köszönöm!
Barkóczay László –
Kedves Zsolt!
Köszönjük kérdését! Amennyiben a központi szellőzőcsőben megfelelő erős légmozgás van, akkor ez a ventilátor beszerelhető és megfelelően fog szellőztetni. Amennyiben a közös csőben nincsen légmozgás, akkor radiális ventilátorra lesz szükség. Ezeket itt találja webáruházunkban: https://ventilatorbolt.hu/termekkategoria/elszivo-ventilator-furdoszobaba/radialis-ventilator/ Amire viszont minden esetben fontos odafigyelni, hogy az elszívott levegő utánpótlása biztosított legyen. Tehát a lakásba és a fürdőszobába be tudjon jutni friss külső levegő. Ezt ablak vagy fali légbeeresztőkkel tudja megvalósítani: https://ventilatorbolt.hu/termekkategoria/szellozoracs-zsalu-szelep/legbevezeto/
Remélem tudtam segíteni. Üdvözlettel:
Barkóczay László
Mayer Roland –
Üdv,
100-as autómata érzékelős páraelszívót keresek. Létezik olyan aminem csak szív, hanem friss levegőt is tud beengedni?
Üdv Roland
Barkóczay László –
Kedves Roland!
A friss levegő beszívásra két lehetőség van.
1. Ablakba épített légbeeresztőkön keresztül lehetséges a levegő beengedése amit jellemzően a fürdőszobai vagy más ventilátor tud elszívni. A légbeeresztőket itt találja webáruházunkban: https://ventilatorbolt.hu/termekkategoria/szellozoracs-zsalu-szelep/legbevezeto/
2. Hővisszanyerős szellőztető gépet szerel be akár egy helyiségbe amivel minimális energiaveszteség nélkül tud szellőztetni a téli fűtési szezonban is. Ezeket a gépeket itt találja: https://ventilatorbolt.hu/termekkategoria/hovisszanyeros-szellozteto-rendszer/egy-helyiseges-hovisszanyeros-szellozteto/
Remélem tudtam segíteni. Üdvözlettel,
Barkóczay László
Rontó Rozália –
Kérdésem az lenne, hogy az E-120 GTH tipusú készülék működik e a fürdőszobai villanykapcsoló nélkül? Vagy csak együtt?
Barkóczay László –
Kedves Rozália!
Az E-120 GTH ventilátor páraérzékelő funkciója működik villanykapcsoló nélkül is, de ez esetben csak akkor fog működni a ventilátor amikor a helyiség páratartalma meghaladja a ventilátoron beállított mértéket.
Üdvözlettel, Barkóczay László
Alexa András –
A CATA E-GLAS páraérzékelős fürdőszobai ventilátor telepíthető-e a fürdőkád fölé?
Barkóczay László –
Kedves András!
A fürdőkád fölé 225cm magasságig csak IPX5-ös védettségű vagy törpefeszültségű(12V vagy 24V) ventilátor építhető be. 225cm felett minimum IPX4-es védettséggel kell rendelkeznie a ventilátornak. A Cata E-Glas típus IP44-es védettségű, így csak 225cm felett építhető be kád vagy zuhanyfülkén belül. Javaslom áttanulmányozásra a köbetkező szakmai cikkünket e témában: https://ventilatorbolt.hu/szakmai-cikkek/furdoszoba-ventilator-beepitese-hazilag/
Üdvözlettel, Barkóczay László
Vlajk Sándor –
Páraérzékelős elszívóban lehet-e csapágyat cserélni?
Nagy Martin –
Érdeklődni szeretnék, hogy a ventilátor használható-e 3,5-4 m csőhossz esetén?
Barkóczay László –
Kedves Martin!
1-1,5m csőhossz fölött nem ajánlatos használni ezeket az axiál ventilátorokat, mert a nyomásveszteség miatt drasztikusan lecsökken a légszállításuk. Ez esetben a radiális ventilátorok közül kellene választani. Ezeket itt találja a webáruházban: https://ventilatorbolt.hu/termekkategoria/elszivo-ventilator-furdoszobaba/radialis-furdoszoba-ventilator/
Üdvözlettel, Barkóczay László
Böröczkyné Végh Noémi –
Tisztelt Uram, páraérzékelős Cata E-glass elszívót szereltettünk be a fürdőbe egy hete. Az elején nem tettük fel az üveg lapot, hogy lássuk ? % páratartalomra legyen beállítva. Majd felraktuk az előlapot és így min. 10 fokkal kevesebb páratartalmat mér. Mi lehet a probléma? Köszönöm
Barkóczay László –
Kedves Böröczkyné Végh Noémi!
A fedlap felrakása a mért értéket nem befolyásolhatja, az elektronika ugyan úgy mér mindkét esetben. Valószínüleg az okozza ezt, hogy amikor nincsen az előlap felszerelve akkor a párás levegő gyorsabban jut el a szenzohoz, így hamarabb mér magasabb értéket az elektronika. Teljesen összszerelt állapotban pedig időre van szüksége a ventilátornak, hogy észlelje a párás levegőt. A készülék üzemi működését összezserelt állapotra tervezték, így a mért értékek is ekkor mérvadóak.
Üdvözlettel, Barkóczay László
Gab –
CATA e-glas, időzítővel és páraérzékelővel együtt is létezik vagy csak időzítővel vagy páraérzékelővel. páraérzékelő kikapcsolható?
Barkóczay László –
Kedves Gab!
Köszönjük a kérdését! A páraérzékelős elektronika tartalmazza az időzítő áramkört is a páraérzékelő mellett. A páraérzékelő úgy kapcsolható ki, hogy maximális értékre kell állítani.
Üdvözlettel, Barkóczay László
Németh Milán –
Jó napot éreklődnék hogy be lehet e a CATA E 100 GTH eszközt építeni menyezetbe is vagy csak falba.
Barkóczay László –
Kedves Milán!
Igen, be lehet építeni a ventilátort mennyezetbe is. Ha padlástérben vezeti majd a légtechnikai csövet, ne feledkezzen meg a hőszigetelésről a kondenzáció megelőzése érdekében.
Üdvözlettel, Barkóczay László
Zoltán István –
A CATA E-GLAS ventilátor milyen elektromos csatlakozóval rendelkezik? Sorkapocs vagy rugós? Tömör vagy érvéghüvelyes hajlékony vezetőt fogad? Milyen az ajánlott vezetékkeresztmetszet? Igényel-e védővezetőt, vagy csak N, L és kapcsolt L-et. A kapcsolt L-hez impulzusadó nyomógomb megfelelő?
Köszönettel: Zoltán István
Tokai Zoltán –
Kedves István!
A Cata E-Glas esetében rogós csatlakozóval van szerelve az elektronika. A csatlakozó tudja fogadni a merev és hajlékony vezetéket is,0,75-1,5-ös vezetékkeresztmetszetig. Nem szükséges az érvéghüvely, de javasolt a hajlékony vezeték esetében. Kis ventilátoroknál nincs védőföld bekötés így a Cata E-Glas esetében sincs. Impulzus kapcsoló is beköthető a kapcsolt fázisra.
Krisztián –
Üdv!! Ennél a típusnál meg lehet oldani a kinti levegő visszaáramlását amikor nem műkodik ? zsaluval rendelkezik? Köszönöm, Üdv!
Barkóczay László –
Kedves Krisztián!
A ventilátorhoz rendelhető visszacsapó szelep, amit a csőre felszerelve meggátolja a levegő visszaáramlását. Ezt a szelepet itt találja: https://ventilatorbolt.hu/termek/cata-e-100-glas-ventilatorhoz-visszacsapo-szelep/
Üdvözlettel, Barkóczay László
Mohácsi Zoltán –
Tisztelt Barkóczay László Úr!
Fürdőszoba feújítás kapcsán Cata E-120GTH típusú elszívót szeretnék beépíteni.
Az Önök honlapján a kiegészítők között csak 125 mm-es csövet találtam.
Ebbe a csőméretbe lehet beépíteni a fenti készüléket?
Kell hozzá valamilyen szűkítő idom?
Visszacsapó szelepet és szúnyoghálós szellőzőrácsot is szeretnék beépíteni. Ezek a kiegészítők is beszerelhetők ebbe a csőméretbe?
Előre is köszönöm válaszát.
Üdvözlettel:
Mohácsi Zoltán
Tokai Zoltán –
Tisztelt Mohácsi Zoltán Úr!
A Cata E-120GTH elszívó esetében a 120mm-es csőcsonk és a 125mm-es cső közötti méret különbség légtömör áthidalására megoldás lehet egy szűkítő vagy öntapadós szivacstőmítést. A visszacsapó szelep beépítésére javaslom a Cata ventilátorhoz gyártott visszacsapószelepet melyet a weboldalunkon megtalál. A szunyóghálos rácsnál a 125-ös csonkmérettel rendelkező termékek közül tud választani, ezeket a termékeink felsorolásnál a szellőzőrács, zsalu, szelep menüpont alatt találja meg.
Hubertus –
Üdvözlöm! Egy kihasználatlan Leier béléstestes kéménybe szeretném beépíteni a páraérzékelős elszívót, ugyanis nem szeretnék falat törni. Lehet-e a megfelelő elszívásnak valami akadálya? Terv szerint közvetlen a mennyezet alá lenne beépítve a helyiség sarkához közel. Válaszát előre is köszönöm.
Tokai Zoltán –
Üdvözlöm!
Használaton kívüli kémény alkalmazható az elszívott levegő kivezetésére, de mivel a légcsatorna hossza valószínűleg meghaladja a 150cm hosszúságot így mindenképpen radiális ventilátor alkalmazását javasoljuk.
Üdvözlettel,
Vangel Gyula
Szoboszlay Gábor –
T.Uram !
Hogyan kell beállítani, hogy a bekapcsolás után a megfelelő páratartalom elérése után a készülék kikapcsoljon és utána ha mondjuk 1-2 fokkal a páratartalom megemelkedik ne kapcsoljon újra be automatikusan, csak majd ha a villanykapcsolóval akarom indítani? Válaszát előre is nagyon köszönöm.
Tokai Zoltán –
Tisztelt Szoboszlay Gábor! Köszönjük érdeklődését. A készülék megfelelő működése érdekében első lépésként az elektromosan kell megfelelően bekötni. L: álandó fázis, N: álandó nulla, SL: kapcsolt fázis. A megfelelően bekötöttük az elektromos vezetékeket, az elektronikán található 2 db pótméterrel tudjuk a páraérzékenységet (hygro) és a lekapcsolás utáni utánfutást (timer) beállítani.
Hagymasi Sandor –
Szep napot, Hello,
Tobb helyen olvastam itt az oldal forumaban hogy 1-1.5m hosszu szellozocsovet ajanlanak axialis ventillatorhoz. Ez egy altalanos ajanlas? Ennek az elszivonak a gyari leirasaban nem talaltam erre utalo informaciot, holott ez szerintem fontos lenne es a gyarto honlapjan sem talaltam errol adatot (vagy en nem talaltam meg).
A masik kerdesem pedig a 2-es zonaval kapcsolatban lenne, megpedig az hogy ellentmondasokat latok az interneten olvasgatva arra vonatkozolag hogy a 2-es zonaba lehet-e beepiteni 230V-os ventillatort vagy sem. Az 1-es zonaba egyertelmuen nem, csak a 12V-sat.
Koszonom
Tokai Zoltán –
Tisztelt Hagymási Sándor! Köszönjük érdeklődését. Axiális ventilátorok esetében maximális légcsatorna kivezetésre 1,5m-t javaslunk, mert ezek a készülékek kis nyomással dolgoznak és a hosszabb csőszakasz miatt a teljesítményük jelentősen lecsőkken, nem biztosít megfelelőlégcserét. A Helios M1 Minivent emelt nyomással dolgozik, ennél a készüléknél a maximális cső hosszúság 2 m. A második kérdésére válaszolva a 2-es zónába beépíthető 230V-os készülék, a megfelelő IP védettséggel (IPX4 vagy magasabb, az x a mechanikus védelmet jelőli, kis ventilátorok esetében ez nincs meghatározva) és a rendelet szerint 2,17 m fölött kell elhelyezni a kivezetést.
[email protected] –
Tisztelt cég! CATA E-GLAS páraérzékelős 100 cső átmérővel elég légszállítást biztosítt egy 7 m/2 fördőhöz? A termék zuhany kabin sarkában szeretnénk 2,8 méter magasan lenne és függőlegesen lenne a padlásra vezetve ami nincs 1,5 méter.
Tokai Zoltán –
Tisztelt Horváth Ferenc! Köszönjük érdeklődését. A leírtak alapján a fürdő 19,6 m3 térfogatú. a Cata E-Glas légszállítása 115 m3/h, ez több mint 5-szörös légszállítást jelent, ami elegendő, hogy megfelelően átszellőztesse a helyiséget.
Lajos –
CATA E-GLAS fürdőszoba ventilátor üveg előlappal termékkel kapcsolatban szeretném kérdezni, hogy 100 mm csőátmérővel elegendő-e 4,25m2-es, 11 m3 nagyságú fürdőszobába, vagy célszerű nagyobb csőátmérővel rendelkezőt vásárolni?
Valamint ugyenez a termék Ip 44 védelemmel felszerelhető-e a fürdőkád feletti falra 230 cm magasságban?
Köszönöm a segítséget!
Üdvözlettel!
Barkóczay László –
Kedves Lajos!
Igen, az IP44-es védettségű ventilátor teljesítménye megfelelő az említett fürdőszobába és 225cm felett szerelhető a fürdőkád fölé.
Üdvözlettel, Barkóczay László
Viktor –
Tisztelt Ügyfélszolgálat!
Szeretnék érdeklődni, hogy amennyiben csak a páraérzékelő rendszert szeretném használni, kapcsolt fázis nélkül, akkor milyen bekötést kell alkalmazni? Csak a fázis és a nulla kötést?
köszönöm!
Tokai Zoltán –
Kedves Viktor!
Köszönjük érdeklődését. Cata E-Glas fürdőszobai ventilátor páraérzékeléssel történő vezérléséhez állandó fázist és állandó nullát kell bekötni, kapcsolt fázist nem kell bekötni. A pára érzékenységet az elektronikán elhelyezett pótméterrel lehet beállítani.
