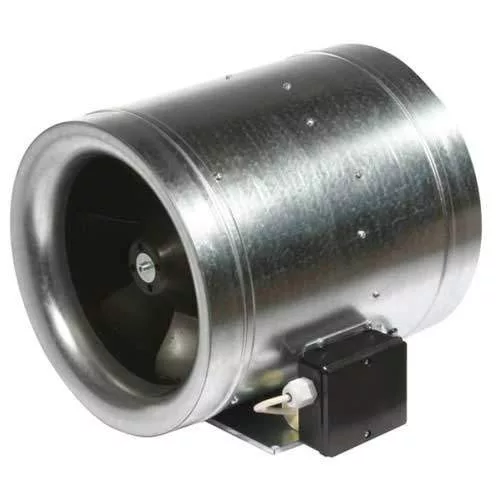

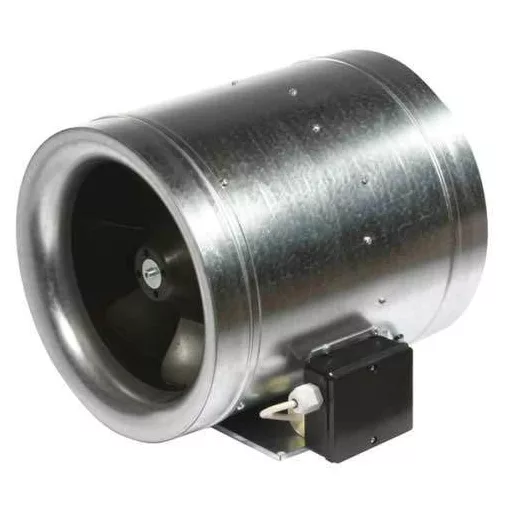

ETALINE ipari csőventilátor

QUICK OVERVIEW

Az Etaline ventilátor magas hatásfokú és nyomású ipari, mezőgazdasági félradiális csőventilátor 1 fázisú motorral, típustól függően műanyag, acél vagy alumínium házzal.

Ár: 65 047 Ft – 794 807 Ft (ÁFA-val)

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
794 807 Ft	770 963 Ft	755 067 Ft	731 222 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
124 705 Ft	120 964 Ft	118 470 Ft	114 729 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
708 205 Ft	686 959 Ft	672 795 Ft	651 549 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
490 355 Ft	475 644 Ft	465 837 Ft	451 127 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
444 938 Ft	431 590 Ft	422 691 Ft	409 343 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
354 103 Ft	343 480 Ft	336 398 Ft	325 775 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
197 836 Ft	191 901 Ft	187 944 Ft	182 009 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
227 087 Ft	220 274 Ft	215 733 Ft	208 920 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
210 152 Ft	203 847 Ft	199 644 Ft	193 340 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
122 781 Ft	119 098 Ft	116 642 Ft	112 959 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
99 303 Ft	96 324 Ft	94 338 Ft	91 359 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
110 465 Ft	107 151 Ft	104 942 Ft	101 628 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
65 047 Ft	63 096 Ft	61 795 Ft	59 843 Ft

Címkék: csőventilátor, félradiális ventilátor, ipari ventilátor

Product by: ATC

Leírás

Az Etaline ipari csőventilátor különleges kialakítású lapátoknak és az állórésznek köszönhetően a járókerék dinamikusan és statikusan kiegyensúlyozott. A szívó oldalon lévő nyomáscsökkentő profil miatt a berendezés magasabb hatásfokkal képes üzemelni – a hatékony állórész az energia veszteséget (dinamikus nyomás) átkonvertálja hasznosítható energiává (statikus nyomás). Ezen kombináció eredménye, hogy a kategóriájában a legmagasabb hatásfokú, működési költségei alacsonyabbak.

Etaline ipari csőventilátor tulajdonságai

karbantartást nem igénylő, hosszú élettartamú golyóscsapágyas motorral szerelt
kompakt házméret (készülékház max. átmérője megegyezik a csőcsatlakozás átmérőjével) gyárilag rászerelt tartókonzollal
Az Etaline ventilátor ház anyaga: NA200-ig időtálló műanyag, NA250-355 között horganyzott acél, NA400-630 között alumínium
járókerék anyaga: NA200-355 közötti mérettartományban időtálló műanyag, NA400-630 tengervíz ellenálló alumínium
szigetelési osztály: F
kapocsdoboz IP44-es tömszelencével
kiválóan alkalmazható irodák, iskolák, parkolóházak, ipari alkalmazások stb. esetében
az Etaline csőventilátor kis helyigényű, mivel a készülékház átmérője nem nagyobb a csatlakozó cső átmérőjénél
a meghajtómotor a központi állórészbe épített, ezért a légáramon kívül helyezkedik el, így akár enyhén poros levegő szállítására is alkalmas

Etaline ipari csőventilátor műszaki adatai

Típus	Légszállítás [m3/h]	Nyomás [Pa]	Feszültség [V]	Teljesítmény [W]	Áramfelvétel [A]	Hőmérséklet [⁰C]	Zajszint [dB]
ETALINE 200 E2 01	869	330	230VAC~1F	100	0,5	45	61
ETALINE 250 E2 01	1663	490	230VAC~1F	180	1	55	55
ETALINE 250 E2 06	1554	510	230VAC~1F	160	0,82	50	53
ETALINE 280 E2 02	2280	560	230VAC~1F	270	1,64	55	58
ETALINE 315 E2 03	2280	650	230VAC~1F	530	3,2	70	63
ETALINE 315 E2 01	3428	710	230VAC~1F	270	1,64	55	58
ETALINE 355 E4 01	2381	250	230VAC~1F	150	0,98	80	52
ETALINE 355 E2 01	4844	920	230VAC~1F	960	5,4	45	67
ETALINE 400 E4 01	3243	320	230VAC~1F	215	1,49	80	63
ETALINE 450 E4 01	4965	420	230VAC~1F	454	3,1	80	72
ETALINE 500 E4 01	6703	460	230VAC~1F	740	4,2	80	73
ETALINE 560 E4 01	9257	610	230VAC~1F	1120	7,61	80	81
ETALINE 630 E4 01	13606	790	230VAC~1F	2140	11,4	50	80

Etaline ipari csőventilátor légszállítási diagram

Etaline félradiális ipari csőventilátor legszállitás 1 fazis

Etaline félradiális ipari csőventilátor legszállitás 1 fazis

Etaline félradiális ipari csőventilátor méretei

Etaline félradiális csőventilátorok méretei

ETALINE 200 E2 01	201	205	199	225	2,9
ETALINE 250 E2 01	250	259	297	278	6,3
ETALINE 250 E2 06	250	259	254	215	5,4
ETALINE 280 E2 02	281	290	322	308	8,3
ETALINE 315 E2 03	315	319	337	308	8,4
ETALINE 315 E2 01	315	324	349	351	14,2
ETALINE 355 E4 01	354	368	389	396	13,5
ETALINE 355 E2 01	354	363	389	396	17,3
ETALINE 400 E4 01	403	432	407	416	16
ETALINE 450 E4 01	453	467	457	467	18,4
ETALINE 500 E4 01	504	512	507	516	23,2
ETALINE 560 E4 01	564	573	568	582	38
ETALINE 630 E4 01	634	643	638	654	43,1
Típus	D [mm]	H [mm]	B [mm]	L [mm]	Súly [kg]

Műszaki adatok

Tömeg	N/A
Típus	ETALINE 630 E4 01, ETALINE 315 E2 03, ETALINE 560 E4 01, ETALINE 500 E4 01, ETALINE 450 E4 01, ETALINE 400 E4 01, ETALINE 355 E4 01, ETALINE 355 E2 01, ETALINE 315 E2 01, ETALINE 280 E2 02, ETALINE 250 E2 06, ETALINE 250 E2 01, ETALINE 200 E2 01
Cső átmérő[mm]	200, 250, 315, 280, 355, 400, 450, 500, 560, 630
Feszültség	230VAC 1F
Légszállítás	869, 1554, 1663, 2280, 9257, 13606, 2381, 3243, 3428, 4844, 4965, 6703
Max. Nyomás[Pa]	330, 420, 250, 320, 460, 490, 510, 560, 610, 650, 710, 790, 920
Zajszint[dB]	58, 61, 63, 72, 73, 53, 55, 67, 80, 81
Teljesítményfelvétel[W]	100, 180, 1120, 150, 160, 2140, 215, 270, 454, 530, 740, 960
Max. áramfelvétel[A]	0,82, 0.5, 1,6, 1, 1,49, 3,1, 3,2, 4,2, 5,4, 7,61, 11,4
Csapágyazás	golyóscsapágy
Védelem	IPx4
Max. hőmérséklet[C]	45, 80, 55, 70
Felhasználás	Ipari
