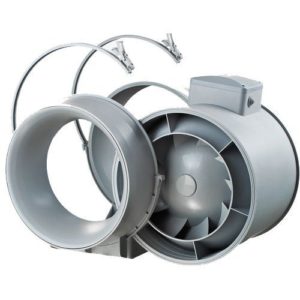

TT MIX elszívó ventilátor tisztítása

TT MIX PRO ipari szellőző csőventilátor

QUICK OVERVIEW

A TT MIX PRO ipari szellőző csőventilátor csőszakaszba építhető, műanyag házas 2 sebességes ventilátor 1 fázisú motorral. Módosított formájának köszönhetően magasabb légszállítással és alacsonyabb zajszinttel rendelkezik mint a TT MIX változat. Maximum légszállítás: 2050m³/h

Ár: 26 571 Ft – 87 105 Ft (ÁFA-val)

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
87 105 Ft	84 492 Ft	82 750 Ft	80 137 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
68 622 Ft	66 563 Ft	65 191 Ft	63 132 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
36 043 Ft	34 962 Ft	34 241 Ft	33 160 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
32 577 Ft	31 600 Ft	30 948 Ft	29 971 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
31 930 Ft	30 972 Ft	30 334 Ft	29 376 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
27 725 Ft	26 893 Ft	26 339 Ft	25 507 Ft

Mennyiségi kedvezmény

1-2	3-5	6-8	9+
26 571 Ft	25 774 Ft	25 242 Ft	24 445 Ft

Címkék: csőventilátor, félradiális ventilátor, ipari ventilátor

Product by: ATC

Leírás

A TT MIX PRO ipari szellőző csőventilátor kevert légáramú műanyagházas ventilátor. 2 sebességes kivitelének köszönhetően az aktuális szellőztetési igénynek megfelelően használható, ezzel energia megtakarítás érhető el a kisebb sebesség esetén. Nagy nyomást, erős légáramot és alacsony zajszintet igénylő szellőztető rendszerekbe szerelhető. A ház anyaga áramütés ellen védett, korrózióálló PP műanyag. Beépítő kerettel és csatlakozó dobozzal.

TT MIX PRO ipari szellőző csőventilátor tulajdonságai

A ház anyaga áramütés ellen védett, korrózióálló PP műanyag. Beépítő kerettel és csatlakozó dobozzal.
Egyedileg kialakított belépő csonk az elérhető magas nyomás és alacsony zajszint érdekében
Kevert légáramú kialakítás a magas nyomás és alacsony zajszint érdekében
A ventilátor járókerék szervizelése a légcsatorna megbontása nélkül lehetséges
a motor és a lapátkerék a légcsatornák szétszerelése nélkül hozzáférhető
Elektromos betáplálás: 230 V / 1 fázis
Védettség: IPX4 – kettős szigeteléssel
2-fokozatú

TT MIX elszívó ventilátor tisztítása

TT MIX PRO ipari szellőző csőventilátor műszaki adatai

Típus	Légszállítás [m3/h]	Feszültség [V]	Teljesítmény [W]	Zajszint [dB]
TT MIX PRO 100	245	230VAC~1F	25	32
TT MIX PRO 125	350	230VAC~1F	30	34
TT MIX PRO 150	565	230VAC~1F	50	46
TT MIX PRO 160	565	230VAC~1F	50	46
TT MIX PRO 200	1040	230VAC~1F	108	52
TT MIX PRO 250	1400	230VAC~1F	177	55
TT MIX PRO 315	2050	230VAC~1F	320	58

TT MIX PRO ipari szellőző csőventilátor légszállítási diagram

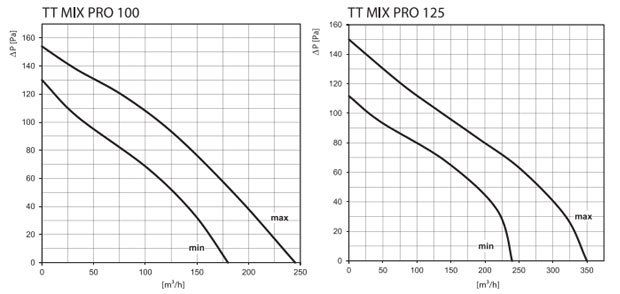

TT MIX PRO ipari csőventilátor 100-125 légszállítása

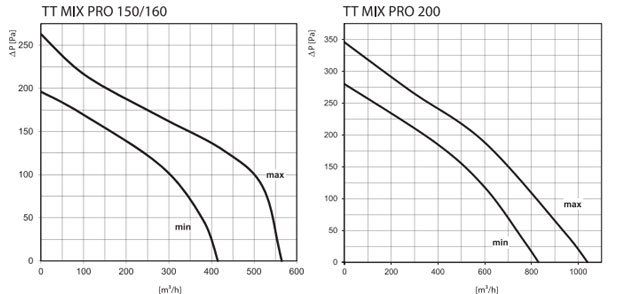

TT MIX PRO ipari csőventilátor 150-200 légszállítása

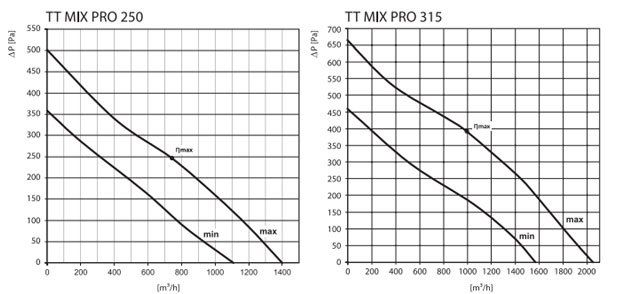

TT MIX PRO ipari csőventilátor 100-125 légszállítása — TT MIX PRO ipari csőventilátor 200-315 légszállítása

TT MIX ipari elszívó ventilátor mérete

TT MIX PRO ipari szellőző csőventilátor méretei

TT MIX PRO 100	97	195	302	226
TT MIX PRO 125	123	195	258	226
TT MIX PRO 150	158	220	289	247
TT MIX PRO 160	158	220	289	247
TT MIX PRO 200	199	239	295	261
TT MIX PRO 250	247	287	338	323
TT MIX PRO 315	310	362	445	408
Típus	D	B	L	H

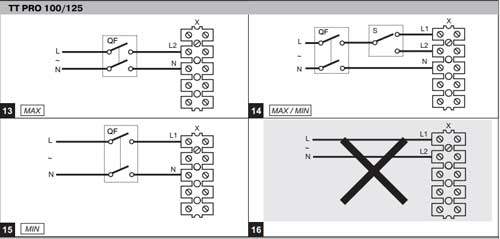

TT MIX PRO ipari szellőztető csőventilátor elektromos bekötése

TT mix szellőztető ventilátor bekötése

TT MIX elszívó ventilátor beépítése

TT MIX elszívó ventilátor beépítése

TT MIX elszívó ventilátor beépítése raktárba

Műszaki adatok

Tömeg	N/A
Cső átmérő[mm]	100, 125, 150, 160, 200, 250, 315
Feszültség	230VAC 1F
Légszállítás	245, 350, 1040, 1400, 2050, 565
Max. Nyomás[Pa]	220, 155, 260, 340, 500, 650
Zajszint[dB]	32, 34, 58, 46, 52, 55
Teljesítményfelvétel[W]	108, 175, 50, 25, 30, 320
Max. áramfelvétel[A]	0,13, 0,22, 0,48, 0,11, 0,79, 1,42
Csapágyazás	golyóscsapágy
Védelem	IPx4
Max. hőmérséklet[C]	60
Felhasználás	Ipari

Értékelések

Sági Mihály – 2017-10-27

Tisztelt Hölgyem/Uram.

Érdeklődni szeretnék, hogy ennek a Pro 200-as tipusú ventillátornak van e villamos kapcsolási rajza valahol az oldalukon mert én nem találtam. Esetleg tudnának küldeni emailban egyet erre az email címre?

Segítségüket előre is köszönöm

Üdvözlettel
Sági Mihály
- Barkóczay László – 2017-10-27

  Tisztelt Sági Mihály Úr!
  Köszönjük, hogy kérdésével hozzánk fordult!
  A TT-MIX csőventilátorok elektromos bekötését feltöltöttük a termékleíráshoz. A bekötési rajzot az oldal alján találja. A különböző csőátmérőjű változatokoknak ugyan az az elektromos bekötése.
  Remélem tudtam segíteni.
  Üdvözlettel,
  Barkóczay László
