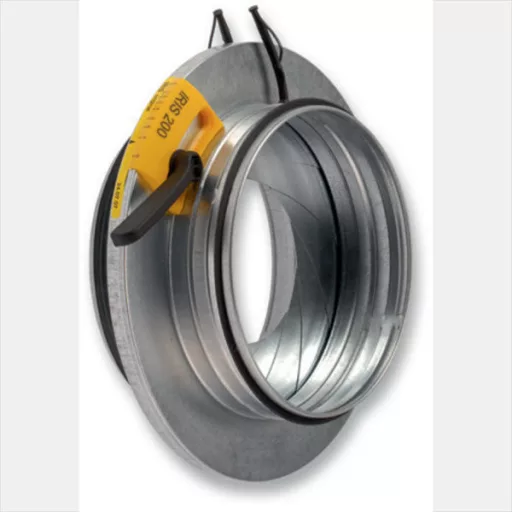

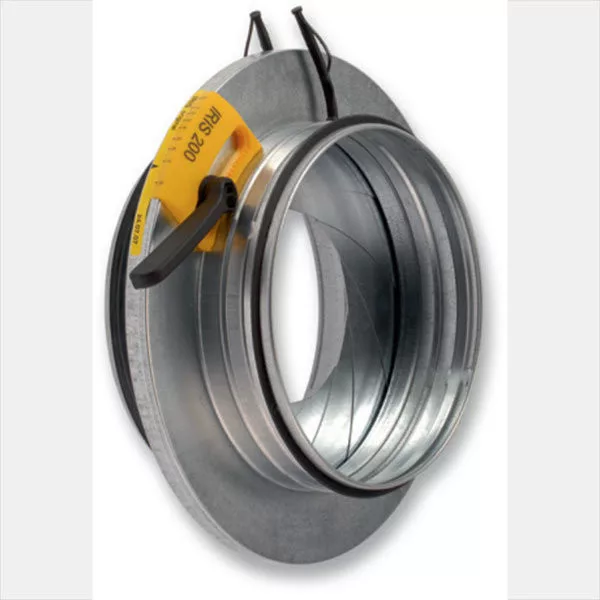

Irisz légmennyiség szabályozó 150mm
Cikkszám:
B030101150000
Szellőztető rendszerekben használható légmennyiség szabályozó elem. Horganyzott acélból készül, gumi tömítéssel a megfelelő légtechnikai zárás érdekében. Légcsatorna átmérő: 150mm
Raktárkészletek
Budakeszi raktár
0 db
Szállítás 1-2 munkanap
Központi raktár
0 db
Szállítás 3-4 munkanap
Nincs raktáron
12 540 Ft
Az alábbi terméket ajánljuk még kiegészítőként
Részletek
Irisz légmennyiség szabályzó szellőztető és légkondicionáló rendszerekhez. Horganyzott acélból készül, légmennyiség szabályzásához és méréshez, nyomásmérő csonkkal ellátott.
A blendés csappantyú biztosítja a kapcsolatot az állítógyűrűn jelzett érték és a csappantyú nyílása között.
Az Irisz légmennyiség szabályzó tulajdonságai:
- Légmennyiség szabályzására kör keresztmetszetű légcsatornákhoz
- Anyaga: horganyzott acél
- kézi mozgatásra tervezett
- Műanyag állítókar és állító szerkezet
- A szabályzó mindkét oldalán található mérőcsonk a nyomásmérő csatlakoztatásához
- A csappantyúra egy matrica van ráragasztva, melyen egy kiválasztási diagram látható a különböző légszállításhoz tartozó nyitási értékekkel a nyomásesés függvényében
- Flexibilis csatlakozók a légtömörséghez a légcsatornába való elhelyezés esetén
- Átmérőválaszték: Ø80 - Ø800 mm között.
Irisz szabályzó nyomásgörbék
Irisz légmennyiség szabályzó méretei
| 80 | 79 | 125 | 35 | 120 |
| 100 | 99 | 165 | 30 | 110 |
| 125 | 124 | 188 | 30 | 110 |
| 150 | 149 | 230 | 30 | 110 |
| 160 | 159 | 230 | 30 | 110 |
| 200 | 199 | 285 | 30 | 110 |
| 250 | 249 | 335 | 40 | 132 |
| 315 | 314 | 410 | 40 | 132 |
| IRISZ | d [mm] | D [mm] | A [mm] | L [mm] |
Hasonló termékek
Vélemények
Legyen Ön az első, aki véleményt ír!
Adatok
Típus:
IRISZ-150
Átmérő-csőcsonk:
150 mm
Anyaga:
Acél
Gyártó:
CAIROX
