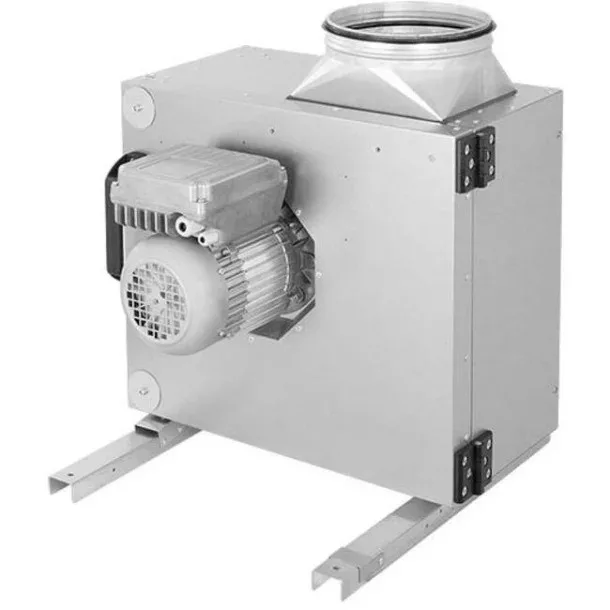

Konyhai elszívó ventilátor EC-motorral KCF-N EC

Konyhai elszívó ventilátor EC-motorral KCF-N EC egyoldalról szívó centrifugális nagykonyhai, hátrafelé hajló kibillenthető járókerékkel, továbbá tengelyre felszerelt EC-motorral rendelkezik. A panel horganyzott acéllemezből készül, és a DIN EN 13501-1 szabvány szerinti A1 építőanyag-osztályú, nem éghető, 40 mm-es ásványgyapot szigeteléssel. Készülékre szerelt szerelősínekkel, gumi rezgéscsillapítókkal, illetve kör keresztmetszetű légoldali csatlakozó csonkokkal, zsír/kondenzvíz gyűjtőtálcával és leeresztő csonkkal, valamint mindkét oldalon tömített karbantartásmentes és élettartam-olajozott golyóscsapágyakkal.

Tengelyre szerelt, légáramlaton kívül elhelyezett EC-motorral, alapfelszereltségként beépített termokontakttal (a csatlakozódobozban bekötve) a túlmelegedés elleni védelem érdekében. Méretnagyságtól függően 230V/1f vagy 400V/3f elektromos betáplálással. Max. környezeti hőmérséklet 45°C.

A konyhai elszívó tulajdonságai:

• Acél
• Szigetelt
• Befúvásra / Elszívásra
• Felszerelés két cső/idom közé
• EC – 230V/1f
• Hátrafelé hajló, porszórt radiális járókerék
• Kihajtható ventilátoregység a tisztításhoz
• Szendvicsszerkezetű, acéllemez, 40 mm-es ásványgyapot szigeteléssel, nem éghető a DIN EN 13501-1 szerint
• A1 építőanyag osztály
• Hatékony IE3 motor, a légáramlaton kívül (VDI 2052) elhelyezve 120°C-os szállított közeg hőmérsékletig, folyamatos üzemben
• Kondenzátum- és zsírelvezető tálcával és csonkkal a berendezés alján
• Elektronikusan kommutált (EC) belső forgórészes motor IP54 védelmi osztályú teljesítményelektronikával
• Max. környezeti hőmérséklet: 45°C



Konyhai elszívó ventilátor EC-motorral KCF-N EC méretek



	A [mm]	B [mm]	C [mm]	ØD1 [mm]	ØD2 [mm]	E [mm]	F [mm]	G1 [mm]	G2 [mm]	H [mm]	J [mm]	K [mm]	L [mm]	M [mm]	N [mm]	Tömeg [kg]
KCF-N 225 EC I K 01	492	474	265	199	199	574	480	507	483	394	445	279	285	142	131	32,5
KCF-N 250 EC I K 01	592	561	315	249	249	693	540	576	562	494	505	329	344	166	156	40,6
KCF-N 280 EC I K 02	592	561	315	314	314	692	540	581	567	494	505	329	344	199	156	42
KCF-N 315 EC I K 01	700	663	365	354	354	790	590	634	620	602	555	382	405	218	181	55
KCF-N 355 EC I K 01	700	663	365	354	354	790	590	634	620	602	555	382	405	215	181	52
KCF-N 400 EC I K 01	832	750	365	354	354	916	590	659	620	734	555	448	477	218	181	72
KCF-N 450 EC I K 01	832	750	365	354	354	619	590	659	620	734	555	448	477	218	181	74
KCF-N 500 EC I K 01	1016	954	510	399	399	1098	834	810	873	918	799	539	584	242	253	105
KCF-N 560 EC I K 01	1016	954	510	499	499	1112	834	813	876	918	799	539	584	290	253	110

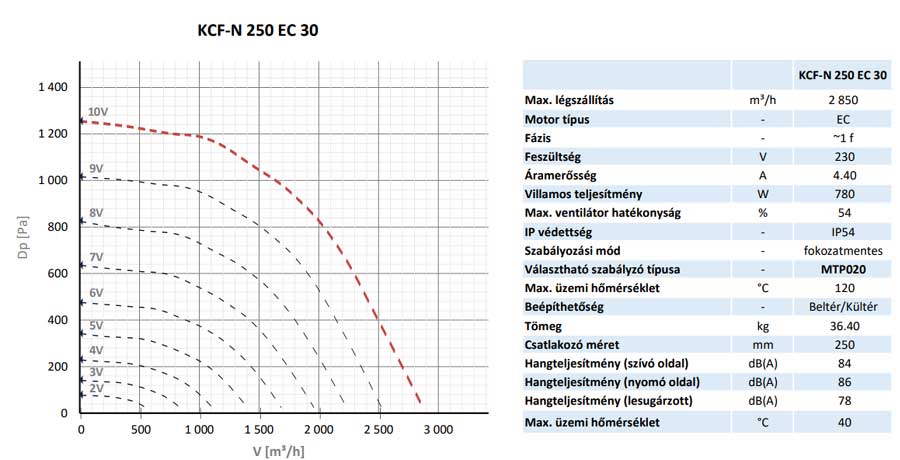

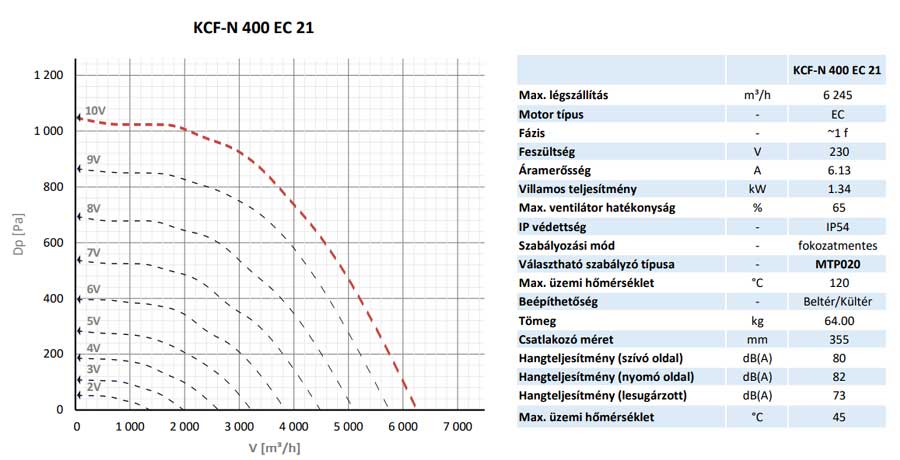

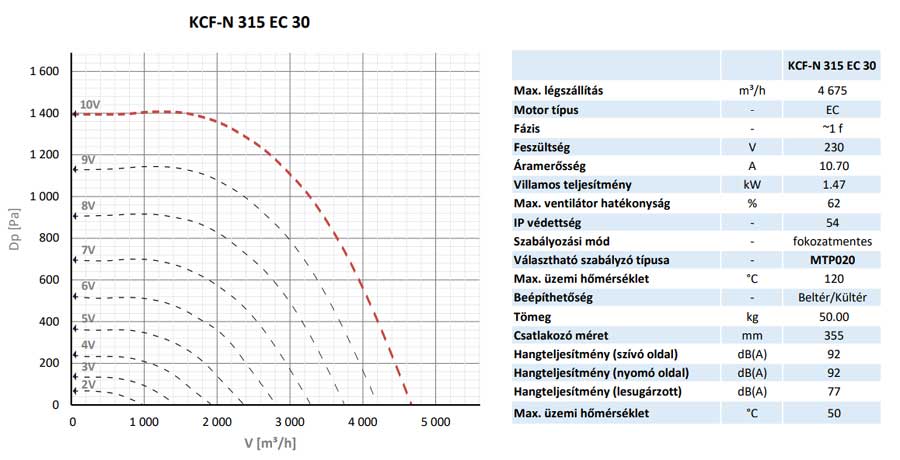

Konyhai elszívó ventilátor műszaki adatok

KCF-N 225 EC I K 01	1550	297	2,92	230V 1F
KCF-N 250 EC I K 01	2275	493	4,28	230V 1F
KCF-N 280 EC I K 02	3080	680	5,63	230V 1F
KCF-N 315 EC I K 01	4420	1299	5,50	230V 1F
KCF-N 355 EC I K 01	4160	734	5,86	230V 1F
KCF-N 400 EC I K 01	4640	554	4,47	230V 1F
KCF-N 450 EC I K 01	6105	984	7,25	230V 1F
KCF-N 500 EC I K 01	8120	1,55 kW	2,56	230V 3F
KCF-N 560 EC I K 01	12595	2,48 kW	3,98	230V 3F
Típus	Légszállítás [m³/h]	Teljesítmény [W]	Áramfelvétel [A]	Feszültség [V]

A táblázatban maximális értékek szerepelnek. A konyhai elszívó ventilátor beépítése után a tényleges érték a működési munkaponttól függ. Amennyiben kérdése merül fel a ventilátor kiválasztásával kapcsolatosan, akkor használja a „KÉRDÉSEK – Technikai fórum” fül alatt lévő űrlapot!



















Konyhai elszívó ventilátor beépítési javaslatok
