Vents OVK ipari axiál elszívó ventilátor

OV ipari axiál ventilátor bekötési rajza

ov ovk vkf 2E 4E 300 axiál ventilátor légszállítási diagramm

ov ovk vkf 4E 350 400 axiál ventilátor légszállítási diagramm

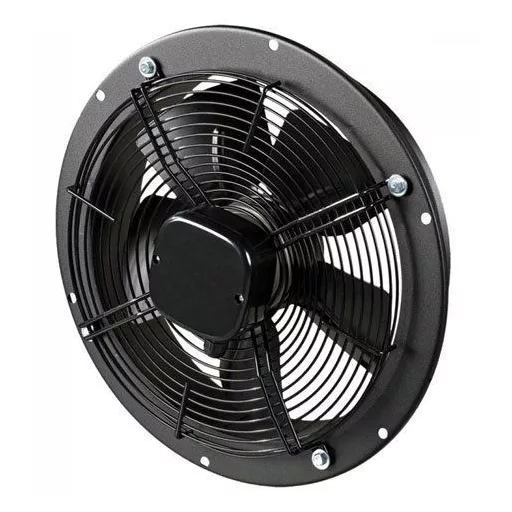

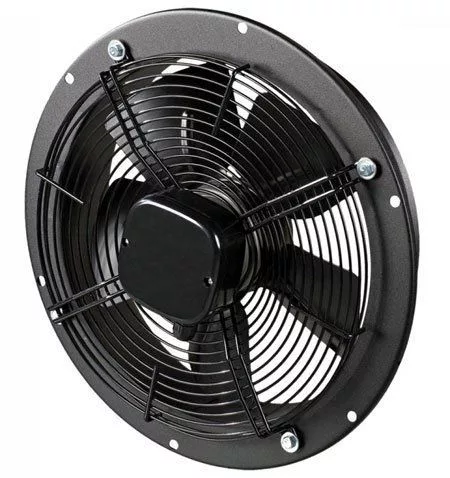

VENTS OVK ipari axiál ventilátor

52 311Ft – 188 201Ft (Áfa-val)

Ipari felhasználásra tervezett, nagy légszállítású axiál ventilátor, 1 fázisú, 2 és 4 pólusú motorral szerelt. Acél lapátokkal rendelkező, kör keresztmetszetű fali ventilátor. Max. légszállítás: 11 900m³/h.

Feszültség

Lapát átmérő[mm]

Kérdése van? HÍVJA tanácsadó kollégánkat! +36-70-9439358

A VENTS OVK ipari axiál ventilátor egyfázisú motorral szerelt festett acél házzal és acél lapátokkal rendelkezik. Kialakítása kör keresztmetszetű. A széles termékválasztéknak köszönhetően szinte minden szellőztetési igényre megtalálható a megfelelő ventilátor típus. Legnagyobb légszállítással a 630mm-es lapátátmérőjű OVK 4E 630-as típus rendelkezik.
Elhelyezése belső falsíkra célszerű és a külső falra kültéri esővédő rács vagy gravitációs zsalu szerelhető.

VENTS OVK ipari axiál ventilátorok tulajdonságai

Kör keresztmetszetű falnyílásba szerelhető
légszállítás (max): 860 – 12200m³/h
nyomás (max): 176 – 220 Pa
1 ill. 3 fázisú hálózatról üzemeltethető típusok
működési hőmérséklet tartomány: -30 – +60ºC
védelem: IP24
falra szerelhető közvetlen levegőkiadáshoz
2 és 4 pólusú motorokal szerelt típustól függően
feketére festett acéllemez ventilátorház és acél járókerék
motorvédő ráccsal szerelve

VENTS OVK ipari axiál ventilátor műszaki adatai

VENTS OVK 2E 200	860	176	50	2300	55	0,26	230V 1F
VENTS OVK 2E 250	1050	160	60	2440	80	0,4	230V 1F
VENTS OVK 2E 300	2230	272	61	2300	145	0,66	230V 1F
VENTS OVK 4E 350	2500	140	62	1380	140	0,65	230V 1F
VENTS OVK 4E 400	3580	180	63	1380	180	0,82	230V 1F
VENTS OVK 4E 450	4680	160	64	1350	250	1,2	230V 1F
VENTS OVK 4E 500	7060	120	69	1300	420	1,95	230V 1F
VENTS OVK 4E 550	8800	145	70	1300	550	2,55	230V 1F
VENTS OVK 4E 630	11900	220	75	1360	750	3,5	230V 1F
VENTS OVK 4D 450	5280	110	65	1360	250	0,6	400V 3F
VENTS OVK 4D 500	6570	180	72	1300	450	0,9	400V 3F
VENTS OVK 4D 550	9700	180	73	1350	750	1,5	400V 3F
VENTS OVK 4D 630	12200	180	78	1320	800	1,6	400V 3F
Típus	Légszállítás [m³/h]	Nyomás [Pa]	Zajszint [dBa]	Ford.szám [1/min]	Teljesítmény [W]	Áramfelvétel [A]	Feszültség [V]

A táblázatban maximális értékek szerepelnek. A ventilátor beépítése után a tényleges érték a működési munkaponttól függ. Amennyiben kérdése merül fel a ventilátor kiválasztásával kapcsolatosan, használja a „KÉRDÉSEK – Technikai fórum” fül alatt lévő űrlapot!

VENTS OVK Ipari axiál ventilátor légszállítási adatai

ov ovk vkf 2E 200 axiál ventilátor légszállítási diagramm

ov ovk vkf 2E 4E 250 axiál ventilátor légszállítási diagramm

ov ovk vkf 2D 4D 300 axiál ventilátor légszállítási diagramm

VENTS OVK Ipari axiál ventilátor méretei

VENTS OVK 2E 200	210	7	250	280	145	2,5
VENTS OVK 2E 250	260	7	295	320	155	3,4
VENTS OVK 2E 300	326	9	380	397	195	4,4
VENTS OVK 4E 350	388	9	442	460	200	6,3
VENTS OVK 4E 400	417	9	504	528	240	8,3
VENTS OVK 4E 450	465	11	578	607	250	9,8
VENTS OVK 4E 500	520	11	590	655	260	12,2
VENTS OVK 4E 550	570	11	645	710	280	15
VENTS OVK 4E 630	650	11	760	800	295	20,8
VENTS OV 4D 450	465	11	467	535	250	10,5
VENTS OVK 4D 500	520	11	590	655	260	12,2
VENTS OVK 4D 550	570	11	645	710	280	15
VENTS OVK 4D 630	650	11	760	800	295	20,8
Típus	øD	ød	øD1	øD2	L	Súly

Beépítési példák fali axiál elszívó ventilátorokra

Vents OV-OVK-OVK1 fali axiál elszívó ventilátor beépítése

Tömeg	N/A
Max. áramfelvétel[A]	0,26, 0,4, 0,6, 0,65, 0,66, 0,82, 0,9, 1,2, 1,5, 1,6, 1,95, 2,55, 3,5
Csapágyazás	golyóscsapágy
Felhasználás	Ipari
Feszültség	230VAC 1F, 400VAC 3F
Fordulatszám[1/perc]	1300, 1350, 1360, 1380, 2300, 2440
Max. hőmérséklet[C]	60
Lapát átmérő[mm]	200, 250, 300, 350, 400, 450, 500, 550, 630
Légszállítás	1050, 11900, 12200, 2230, 2500, 3580, 4680, 5280, 6570, 7060, 860, 8800, 9700
Max. Nyomás[Pa]	110, 120, 140, 145, 160, 176, 180, 220, 272
Szín	fekete
Teljesítményfelvétel[W]	140, 145, 180, 250, 420, 450, 55, 550, 750, 80, 800
Védelem	IP24
Zajszint[dB]	50, 60, 61, 62, 63, 64, 65, 69, 70, 72, 73, 75, 78
